Рэймонд Милл-FTM

Краткое введение

Мельница Raymond использует передовую структуру аналогичной продукции в стране и за рубежом, а также модернизируется и улучшается на основе мельниц Raymond в той же отрасли.

Применение --- Дробление карбоната кальция, обработка гипсового порошка, десульфурация электростанций, измельчение неметаллических минералов, подготовка угольного порошка и т. д.

Обработка материалов

Мельница Raymond широко используется для высокотонкой обработки порошка более 280 видов неметаллических рудных материалов с твердость по Моосу не более 9,3 и негорючий и взрывоопасный для минеральной, химической и строительной промышленности с влажностью 6% и менее, размер частиц готового продукта может регулироваться произвольно в диапазоне 80-800 меш.

Технические характеристики

Raymond Mill

HGM German Version Raymond Mill

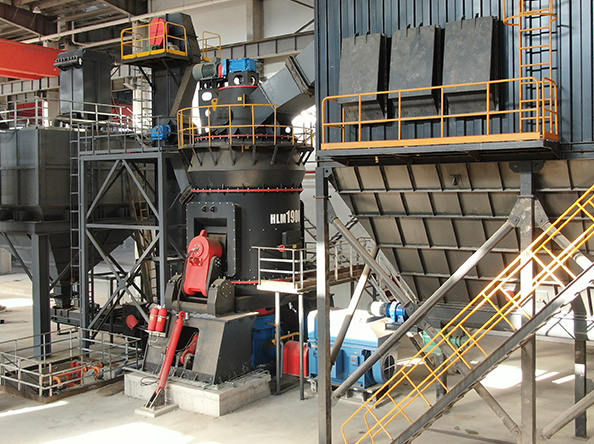

HLM Series Vertical Grinding Machine

Model	4525	4119
Feeding Size(mm)	≤30	≤25
Output Size(mm)	0.173-0.044	0.173-0.044
Shift Output of Different Material Fineness(t)	16-176	8-78
Rotation Speed of Central Shaft(r/min)	82	105
Ring Diameter(mm)	1770	1400
Roller Diameter(mm)	450	410
Roller Height(mm)	250	190
Main Motor(kw)	Y315M-4-132	Y280S-4-75
Fan Motor	Y315M-4-132	Y280S-4-75
Analyzer Motor	YCT250-4A-18.5	YCT200-4B-7.5

Model	Output Size (mm)	Shift output of different materia fineness(t)
4525	0.173-0.044	16-176
4119	0.173-0.044	8-78

Model	Feeding size (mm)	Finished product size (mm)	Capacity (t/h)	Grinding ring diameter (mm)	Number of grinding roller	Power of main machine (kW)	Blower power (kW)	Analyzer power (kW)	Transmission type
HGM88	<25	0.25-0.015	0.4-5	908	3	22	22	5.5	V-belt transmission
HGM95	<25	0.25-0.015	0.6-7	1006	3	37	37	7.5	V-belt transmission
HGM120	<25	0.25-0.015	1.2-15	1280	3	55	75	15	Reducer transmission
HGM130	<25	0.25-0.038	1.6-21	1400	4	75	90	18.5
HGM138	<25	0.25-0.038	2-25	1510	4	90	110	22
HGM160	<30	0.25-0.038	2.7-28	1770	5	132	160	22/30
HGM175	<35	0.25-0.038	3-35	1900	5	185	200	30
HGM190	<40	0.25-0.038	5-40	2040	4	250/280	250/280	45/55

Note:processing Capacity May Vary With Different Materials And Feeding Sizes.

Model	Capacity (t/h)	Power of main machine (kW)
HGM88	0.4-5	22
HGM95	0.6-7	37
HGM120	1.2-15	55
HGM130	1.6-21	75
HGM138	2-25	90
HGM160	2.7-28	132
HGM175	3-35	185
HGM190	5-40	250/280

Note:processing Capacity May Vary With Different Materials And Feeding Sizes.

Specifications	Capacity(t/h)	The finished product fineness	The raw material moisture	The finished product moisture	Main motor power(kW)
HLM1300K	10-40	0.84-0.37mm (20-400 mesh)	≤15%	≤1%	200
HLM1500K	13-50				280
HLM1700K	18-70				400
HLM1900K	20-85				500
HLM2200K	35-135				800-900
HLM2400K	40-160				900-1120
HLM2800K	50-200				1120-1250
HLM3400K	70-260				1800-2000
HLM3700K	90-320				2500-2800

Note: The grindability (Bond) index of raw materials is less than or equal to 13kw/t

Specifications	Capacity(t/h)	Main motor power(kW)
HLM1300K	10-40	200
HLM1500K	13-50	280
HLM1700K	18-70	400
HLM1900K	20-85	500
HLM2200K	35-135	800-900
HLM2400K	40-160	900-1120
HLM2800K	50-200	1120-1250
HLM3400K	70-260	1800-2000
HLM3700K	90-320	2500-2800

Note: The grindability (Bond) index of raw materials is less than or equal to 13kw/t

Преимущества

Плавное вращение, надежная работа
Главное передаточное устройство мельницы Raymond использует закрытую коробку передач и шкив, которые имеют плавную передачу и надежную работу.
Высокая степень просеивания
По сравнению с другим измельчительным оборудованием, степень просеивания высокая, до 99%, что, как правило, не достигается другим измельчительным оборудованием.
Длительный срок службы изнашиваемых деталей
Изнашиваемые детали изготовлены из высокомарганцовистой стали с длительным сроком службы, а двигатели являются продукцией национального стандарта.

Состав оборудования

Вся конструкция мельницы Raymond состоит из основной машины, анализатора, трубопроводного устройства, воздуходувки, циклонного сепаратора, щековой дробилки, ковшового элеватора, электромагнитного вибрационного питателя, электродвигателя управления и т. д. Среди них основной двигатель мельницы Raymond состоит из рамы, входной улитки, лезвия, шлифовального ролика, шлифовального кольца, крышки и двигателя.
